Накратко:на24 септември 2026 г, специално-изграденWTS0820 мобилен трафаретнапусна нашата работилница Джънджо заФранция. Това не е филтър за почва с нов слой боя - това е дву-система за разделяне нафъстъчени черупки и фъстъчени ядки: анБарабан за пресяване 800 × 2000 mmразмери на материала и anинтегриран отвяващ вентилаторслед това разделя ядките от черупките по плътност. Оценено до20 m³/h, напълно теглена, общо тегло на машината до1,100 кг.
Повечето проекти за скрининг са свързани с размера на частиците: почва, пясък, компост, инертен материал. Този не беше. Суровината на нашия клиент ефъстъчени черупки, смесени с цели и натрошени фъстъчени ядкинаправо от процеса на обстрел и целта беше лесна за казване, но трудна за постигане -извадете фъстъците от черупките, чисто, с възможно най-малко счупване на ядрото. Само барабанен екран не може да го направи. Ето защо този WTS0820 е преработен около втори принцип на разделяне:въздух.

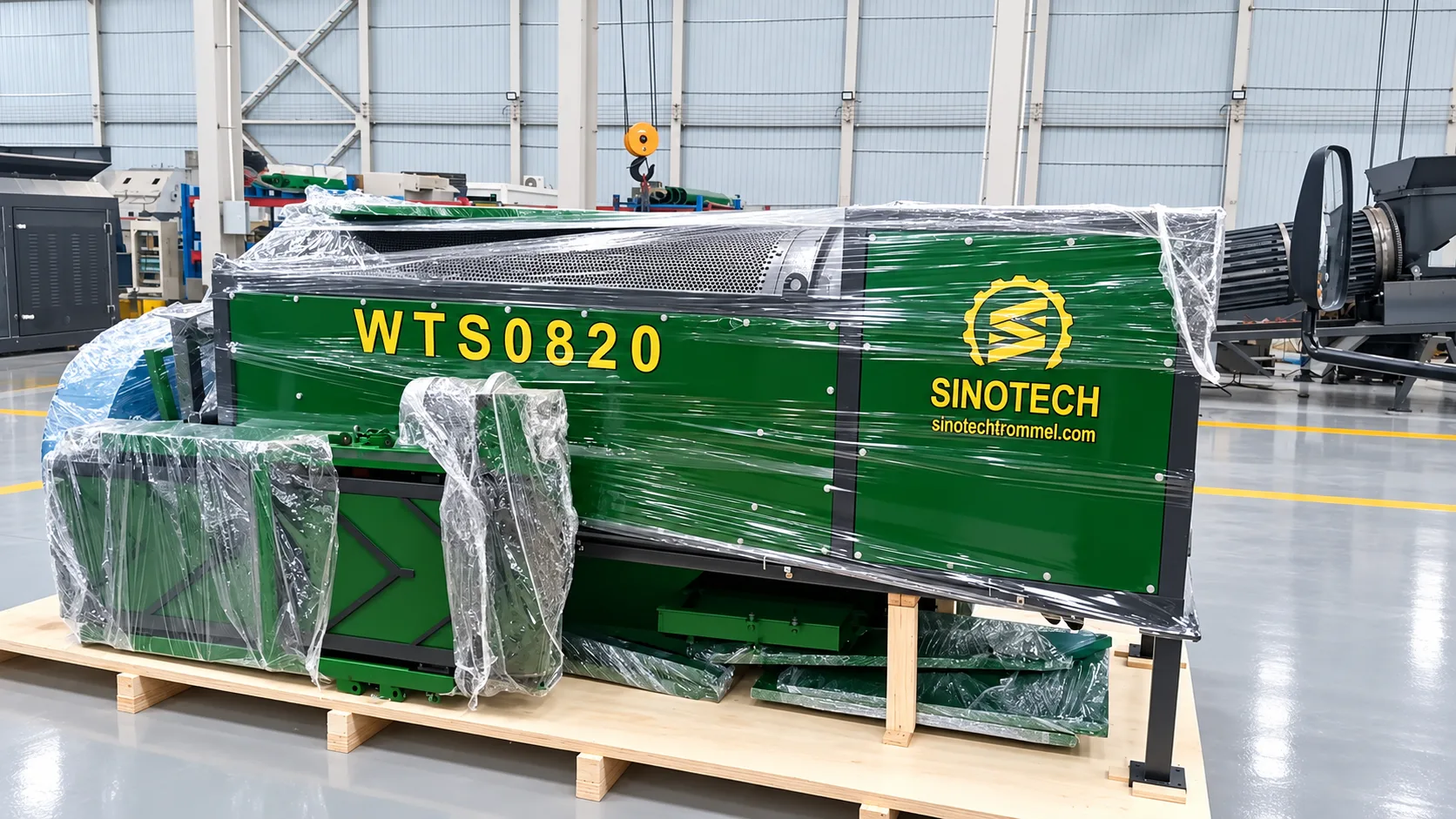

Персонализирано мобилно сито WTS0820 с вентилатор за отсяване за отделяне на черупките от фъстъци преди изпращане
Защо фъстъчените черупки са един от най-трудните материали за пресяване
Фъстъчените ядки и фъстъчените черупки са близки една до друга по размер след обелване и този единствен факт нарушава обичайната логика на скрининга. Тромелно сито разделя материала чрез отвор: всичко, което е по-малко от отвора, пада през него, всичко, което е по-голямо, се движи към края на разтоварването. Когато вашите два продукта седят всъщотолента на размера, екранът не може да ги разграничи - ядра и фрагменти от черупки преминават през едни и същи отвори и излизат смесени от двете страни.
Още три материални поведения го влошават на практика:
- Черупките са леки и обемисти.Фъстъчените черупки са приблизително една четвърт до една трета от теглото на набраната реколта и тежат почти нищо за обема си, така че те се държат много по-различно от минералната храна във въртящ се барабан - те плават, преобръщат се и се носят, вместо да се утаяват.
- Черупките са влакнести и люспести.За разлика от заобления пясък или чакъл, фрагментите от черупки са плоски, закачени и преплетени. Те преодоляват отворите на екрана, заслепяват мрежата и намаляват отворената площ за минути, ако барабанът не е конфигуриран за тях.
- Ядките са крехки.Обичайният „лек“ за трудно пресяване - повече скорост на барабана, повече повдигане, повече възбуда - напуква и разцепва фъстъчените ядки. Агресивното скриниране решава проблема с черупката, като създава втори, по-скъп проблем.
Добавете сезонната влага, праха при сухи условия и факта, че клиентът е трябвало да премести машината между складове и-крайни площадки, и става ясно защо на задачата не може да се отговори със стандартен каталожен модел.
Хранителна проба от фъстъчени ядки и черупки от фъстъци, използвана за конфигуриране на мрежата на тромел WTS0820 и въздушния поток
Инженерният отговор: екран за размер, отсечка за плътност
Решението, което проектирахме за този клиент, се отделядва етапа, в едно минаване, на една машина.
Етап 1 - Пресяване на барабана: почистете подаването и настройте прозореца за частици
- Материалът влиза презшарнирен захранващ бункер, чийто сгъваем дизайн разширява отвора за зареждане, така че малък товарач да може бързо да захранва машината. Вътре в800 mm диаметър × 2000 mm дълъг барабан, спиралните остриета повдигат и транспортират материала по 5 m² пресяваща повърхност. Този етап върши три задачи наведнъж: позволява на финия прах и праха от счупени черупки да изпаднат рано, пренася камъни, парчета стъбла и неовършани шушулки до изхвърлянето на големи размери и представя сравнително еднородна смес от ядки-и-черупки към втори етап.
Етап 2 - Вентилатор: разделете по плътност, а не по размер
- Това е частта, която прави проекта работещ. След барабана материалът пада през aкамера за отсяване, захранвана от регулируем вентилатор. Въздухът е вторият принцип на разделяне: контролиран въздушен поток повдигалеки, плоски фрагменти от черупки-с високо съпротивлениеи ги носи в разряда на черупката, докатопо-плътни, кръгли фъстъчени ядкиподдържа достатъчно инерция, за да падне през въздушния стълб в улея за ядки.
- Тъй като точката на срязване между „отнесено“ и „пропуснато“ зависи от конкретния сорт на клиента, нивото на влага и съотношението на счупен-корпус, вентилаторът е снабден срегулируема въздушна клапа. Вместо да пре-проектира машината всеки сезон, операторът настройва една настройка. Това е умишлен избор на дизайн: той премества променливостта на естествен продукт от стоманената конструкция и я превръща в корекция, която клиентът може да направи сам.
Поток за отделяне на черупки от фъстъци на WTS0820: размер в барабана, плътност в камерата за отсяване.
Комуникация на изискванията: как „фъстъчените черупки“ се превърнаха в дизайн за отсяване
Персонализираните скрининг проекти рядко се провалят в семинара - те се провалят в брифа. Преди каквато и да било стомана да бъде изрязана, ние работихме с материала с клиента въпрос по въпрос и всеки отговор променяше чертежа. Това е записът.
| Комуникационна точка | Вход / спецификация | Какво промени в дизайна |
|---|---|---|
| Целеви материал | Потвърдени фъстъчени черупки, смесени с цели и натрошени фъстъчени ядки, направо след процеса на белене | Това не е минерална или компостна храна. Ядките и черупките стоят влента със същия размер, така че разделянето, базирано на един размер-, не може да ги раздели - трябваше да се въведе втори принцип на разделяне. |
| Разделителна цел | Потвърдени фъстъци, отделени от черупките - два чисти потока, а не една смесена купчина | Изходът е проектиран като два потока от първата скица: улей за изхвърляне на зърната плюс отделен изход на черупката на въздушната камера. |
| Съгласуван технически маршрут | Потвърдено Добавяне на структура за отсяване с вентилатор към мобилната машина за пресяване | Анрегулируема-камера за отсяване на въздухе проектиран след барабана - разделяне по плътност вместо разделяне по размер. |
| Машинна платформа | Потвърден Mobile WTS0820 | Цялата персонализирана работа беше проектирана върху мобилното шаси WTS0820: теглена рамка, теглително устройство, въртящи се колела и шарнирен захранващ бункер, като общото тегло на машината се запази до максимум . 1,100 kg. |
| Материално поведение | Инженерна оценка Черупките са леки, обемисти, влакнести и лесно преносими във въздуха; ядките са плътни и крехки | Отсяването беше избрано пред по-висока-скорост или вибриращо пресяване, а барабанът беше определен сспирални остриета с-ниско повдиганеза ограничаване на счупването на ядрото. |
| Почасова пропускателна способност | Стандартната спецификация WTS0820 е оценена до 20 m³/h на 5 m² екранираща повърхност | Ако се изисква по-висока пропускателна способност, същата дву{0}}етапна концепция се мащабира към WTS1022 / WTS1230 / WTS1550. |
| Захранване на обекта | Стандартна спецификация Обща мощност на задвижването на барабана 2,2 kW | Достатъчен е малък генератор или обикновено захранване от място - без тежки електрически работи на място. |
| Контрол на праха | Стандартна спецификация Боравенето със суха черупка генерира фин прах | Камерата за -отделяне на въздух е затворена с капак за прах над изхода, така че финият прах от черупката може да бъде уловен, вместо да се разпространява из двора. |
Как протича комуникацията
- Кратка информация за клиента- материал: черупки от фъстъци с цели и натрошени ядки; цел: отделете фъстъците от черупките.
- Преглед на материала- резултат от обвивка, оценен за фракция на черупката, размер на ядрото и чупливост на ядрото.
- Предложено решение- само скринингът на барабана се счита за недостатъчен; етап за отсяване, поставен на масата.
- Дизайнът е потвърден- отвяваща структура с вентилатор, интегриран в мобилния WTS0820.
- Изграждане и тестване- мрежест отвор и настройки на въздушния-амортисьор са зададени и проверени по време на фабричния тест.
- Изпращане- товарене на контейнери и изпращане до Франция.
Персонализирани инженерни акценти
| Конфигурационен модул | Персонализирано решение | Оперативна полза |
|---|---|---|
| Етап на скрининг на барабана | 800 × 2000 mm барабан с 5 m² екранираща повърхност; отвор на мрежата, избран за разделянето на размера на фъстъци/черупки на този клиент | Отстранява прах, фини частици и наднормено количество преди отделянето на въздуха и представя еднородна смес от ядрото-и-черупката на етапа на отсяване. |
| Вентилатор за отвяване | Интегриран вентилатор, захранващ затворена{0}}камера за разделяне на въздуха, с регулируем въздушен амортисьор | Разделя се по плътност, където пресяването само по размер не може - точката на рязане е настроена според разнообразието, влагата и съотношението на счупената-черупка. |
| Спирален вътрешен барабан | Спиралните остриета с-ниско повдигане пренасят материала стабилно по протежение на барабана | Намалява счупването на ядрото в сравнение със силното-възбуждане или вибриращо пресяване. |
| Двойно разреждане | Улей за изхвърляне на зърната + отделен изход за черупката с капак за прах | Два чисти продуктови потока с едно преминаване, без повторно -обработване или вторично сортиране. |
| Бункер за подаване на панти | Сгъваем бункер, който разширява отвора за зареждане | По-бързо хранене с малък товарач, като същевременно остава компактен за транспортиране. |
| Мобилно шаси | Тягово устройство и въртящи се колела върху теглена рамка | Един теглич и един оператор - машината работи на полето, двора или склада. |
| Задвижваща система | 2,2 kW мотор с редуктор, задвижващ носещите ролки | Ниска мощност, малко износващи се части, лесна локална поддръжка. |
Регулируем вентилатор за отсяване и камера за разделяне на въздуха на машината за разделяне на фъстъчени черупки WTS0820
Спецификации на WTS0820, както са конфигурирани за този проект
| Параметър | WTS0820 |
|---|---|
| Диаметър на тромела | 800 мм |
| Дължина на тромела | 2000 мм |
| Скрининг повърхност | 5 m² |
| Капацитет | до 20 m³/h |
| Обща мощност | 2,2 kW |
| Тегло | макс.. 1,100 кг |
| Мобилност | Мобилно - теглително устройство и въртящи се колела |
| Скрининг на медиите | Персонализирана мрежеста бленда; финална настройка на апертурата за разделяне на фъстъчено ядро/черупка |
| Разделяне на въздуха | Вентилатор с регулируем амортисьор - персонализирано допълнение за този проект |
| Опции | Страничен транспортьор за складиране |
Стандартен капацитет на серията WTS за справка: WTS1022 (1000 × 2200 mm, 8,2 kW), WTS1230 (1200 × 3000 mm, 10,6 kW), WTS1550 (1500 × 5000 mm, 20 kW). Пълни подробности на страницата за мобилен екран WTS0820.
Мрежа с тромел барабан и спирални остриета, конфигурирани за пресяване на черупки от фъстъци в WTS0820
Колко всъщност струват двата изходни потока
Разделянето е само половината от стойността. Това, което оставя тази машина, не е „преработен отпадък“ -, а два продукта, които клиентът може да продава или използва.
- Почистете фъстъчените ядки- ниско-начупване,-без черупки фъстъци, готови за печене и производство на леки закуски, пресоване на масло, избор на семена, фъстъчено масло или сладкарски изделия, в зависимост от степента.
- Чист поток от фъстъчени черупки- може да се използва като гориво от биомаса, постелки за животни или пълнител за фуражи, среда за отглеждане и подобрител на почвата и като суровина за по-нататъшна обработка. Люспите от фъстъци съставляват приблизително една четвърт от събраната реколта по тегло, над 10 милиона тона годишно в световен мащаб, и все още масово се изгарят на полето или се оставят като отпадъци.
Този втори поток обикновено е мястото, където живее бизнес случаят. Клиент, който може да продаде или използва повторно фракция с чиста черупка -, вместо да плати за обработка на смесен остатък -, възстановява стойност от материал, чието обработване преди това е струвало пари, и същата машина, която почиства фъстъците, го прави.
Отделени фъстъчени ядки и фъстъчени черупки, изхвърлени от мобилно сито WTS0820 с превяващ вентилатор
Основни предимства на тази конфигурация
- Два принципа на разделяне, едно минаване.Размер в барабана, плътност във въздушния поток - машината решава проблем, който машина-само за пресяване физически не може.
- Ядрата са защитени.Лек спираловиден барабан плюс въздушно -разделяне означава, че разделянето се извършва чрез въздушен поток, а не чрез удряне на продукта в сито.
- Настройте го, не го изграждайте наново.Регулируемият въздушен амортисьор абсорбира промените в разнообразието, влагата и съотношението на корпуса - една настройка, без нова машина.
- Истински мобилен.Макс. 1,100 кг на теглено шаси с теглително устройство и въртящи се колела, така че една единица обслужва няколко ярда или полета-.
- Ниски експлоатационни разходи.2,2 kW обща задвижваща мощност и без тежки електрически работи - малък генератор е достатъчен.
- Персонализирана мрежа и персонализиран въздушен поток.И двете променливи са зададени на материал на клиента, а не на каталог по подразбиране.
- Обслужваем.Опростено задвижване на двигател-редуктор и носещи ролки, подкрепено от сервиз за ремонт и поддръжка за резервни части 24/7.
Персонализиран WTS0820 мобилен тромел с вентилатор, зареден в контейнер за изпращане до Франция
Често задавани въпроси
Въпрос: Може ли сито с тромел действително да отдели фъстъчените ядки от фъстъчените черупки?
О: Не само по себе си. Ядрата и счупените фрагменти от черупки често попадат в един и същ диапазон на размери, така че екран-базиран на апертура преминава и двете и излиза смесено. При този проект барабанът с тромел се справя с-работа, базирана на размера - прах, фини частици и извънгабаритни -, докато интегриран вентилатор за отвяване прави истинското ядро/черупка разделено по плътност.
Въпрос: Защо да добавяте вентилатор, вместо просто да поставите по-малка мрежа?
A: По-малка мрежа само стеснява прозореца за размер; не разделя два продукта с подобен размер. Той също така ускорява заслепяването, тъй като фрагментите от влакнести черупки преодоляват малките отвори и притискат ядрата по-силно към екрана. Разделянето на въздуха работи върху различно физическо свойство, така че успява там, където размерът сам по себе си не може.
В: Тази машина ще разбие ли фъстъчените ядки?
О: Запазването на ядрата непокътнати беше ограничение на дизайна от първата скица. Барабанът използва спирални остриета с ниско{1}}повдигане, които пренасят материала, вместо да го изхвърлят, а окончателното разделяне се извършва чрез въздушен поток вместо механично разбъркване срещу ситото.
Въпрос: Колко обработва WTS0820 на час?
О: WTS0820 е с мощност до 20 m³/h на 5 m² екранираща повърхност, с 2,2 kW обща мощност и тегло на машината от максимум . 1,100 kg. Действителната производителност на фъстъци и черупки зависи от насипната плътност, влагата и колко чист трябва да бъде потокът от ядки, така че работната цифра се потвърждава от вашия собствен материал.
В: Може ли да се конфигурира за моя сорт фъстъци и ниво на влага?
A: Да. Две променливи се персонализират за всеки проект: отворът на мрежата на барабана и настройката на въздушния-амортисьор на развяващия вентилатор. Разновидностите, които се различават по размера на ядрото и дебелината на черупката, се обработват чрез промяна на тези две стойности, вместо да се подменя машината.
В: Достатъчно мобилен ли е, за да обслужва няколко сайта?
A: Да. WTS0820 се намира на теглено шаси с устройство за теглене и въртящи се колела, използва сгъваем шарнирен бункер, който го поддържа компактен при транспортиране и остава на максимум. 1,100 кг -, така че една единица да може да се движи между дворове, складове и-полеви обекти зад нормално превозно средство.
Въпрос: От какво захранване се нуждае машината?
О: Общата мощност на задвижването е 2,2 kW, така че е достатъчен малък генератор или обикновено захранване на място. Не е необходима специална-електрическа инсталация с висока мощност, което има значение, когато машината се използва на отдалечени места.
Въпрос: За какво са полезни отделените черупки от фъстъци?
О: Поток от чисти черупки може да се използва като гориво от биомаса, постелка за животни или пълнител за фураж, среда за отглеждане и подобрител на почвата или да се продава като суровина за по-нататъшна обработка. Фъстъчените люспи съставляват приблизително една четвърт от събраната реколта по тегло - над 10 милиона тона годишно в световен мащаб - и все още масово се изгарят на полето или се изхвърлят като смесени отпадъци.
Кажете ни вашия материал - ние ще проектираме разделянето около него
Всеки персонализиран проект за скрининг започва от материала, а не от каталога. Изпратете ни тези три неща и нашите инженери ще се върнат с препоръчан модел, спецификация на мрежата, настройка на въздушния-поток и оферта - по същия начин, по който тази машина за отделяне на черупки от фъстъци е определена.
СТЪПКА 1
- Вашият материал и това, от което се нуждаете, разделени - например „фъстъчени черупки, смесени със зърна“, „мокър компост“, „горен почвен слой с камъни“.
СТЪПКА 2
- Условие и целево - ниво на влага и производителност на час, която трябва да достигнете.
СТЪПКА 3
- Условия на обекта - мобилна или фиксирана инсталация и мощността, налична на място.
